出口模扣机的用法之Z169两次顶出~冲模学习网
[文章导读]出口模扣机的用法之Z169两次顶出~
公众号模版

出口模扣机的用法之Z169两次顶出~Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

出口模扣机的用法之Z169两次顶出Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

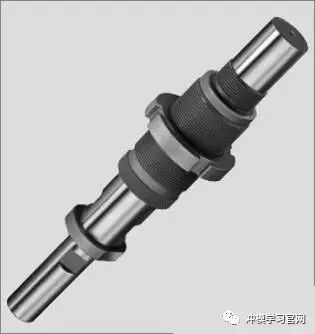

1、顶棍接头,通过杯头螺丝与第一组顶针板固定在一起;2、滑套,固定在第二组顶针板上;3、夹紧连接轴套,固定在底板上;4、开槽螺母,用于固定连接轴套;5、滑动块;6、止动螺母;7、第一组针板;8、第二组针板;9、第一次顶出行程。
下面我们来看看实例:Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

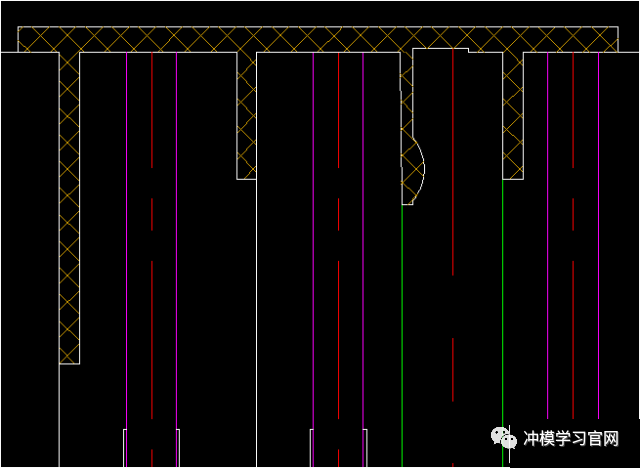

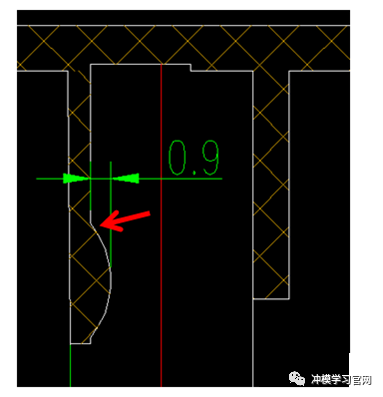

产品箭头所示处有0.9mm倒扣,需用两次顶出机构强制顶出。Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

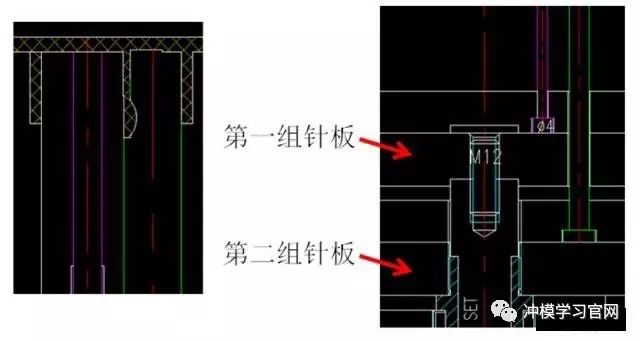

紫色顶针固定在第一组针板,绿色顶针(有倒扣)固定在第二组针板。扣机的安装方式:Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

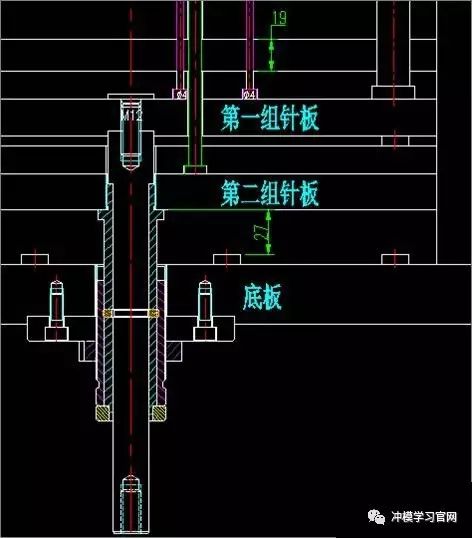

末顶出状态Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


末顶出时产品状态Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

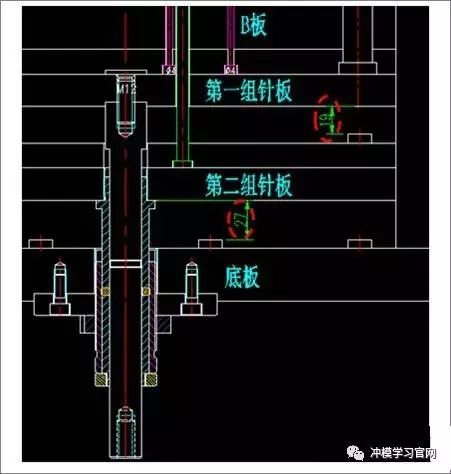

第一次顶出状态,两组针板一起运动Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

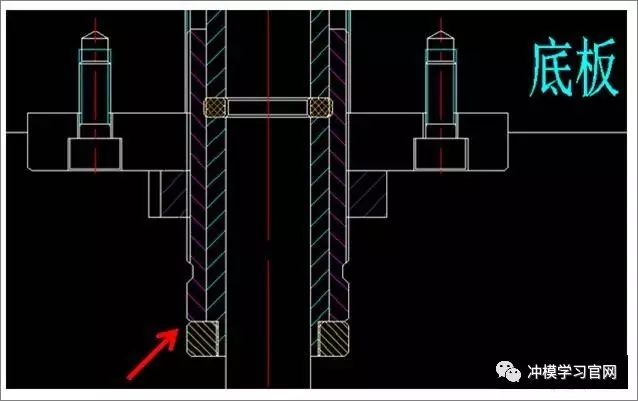

止动螺母接触到夹紧连接轴套,第二组顶针板停止运动。Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

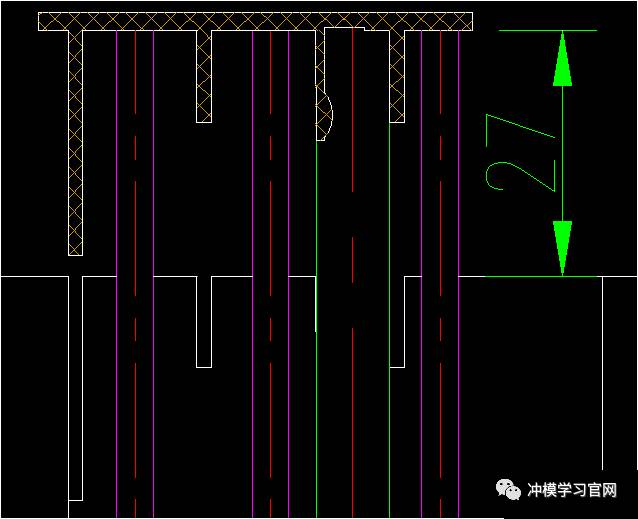

第一次顶出产品状态Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

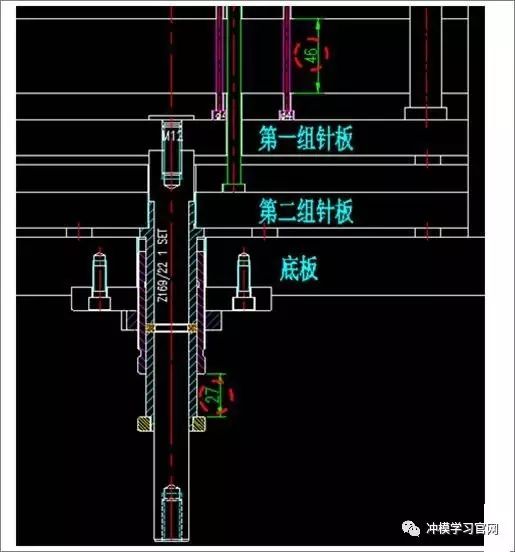

第二次顶出状态Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


第二次顶出产品状态,产品完全顶出.Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

Ftt冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
