拆电极对于很多新手比头痛,除了命令操作不够熟外,最主要还是方法与技巧选择不对,好的方法可以能够你事半功倍,方法不对那你拼命加班吧!以下为大家讲解一个巧用修剪实体快速拆电极!

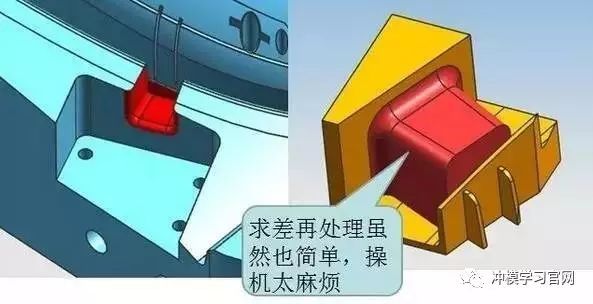

1.如下图红色位置行位清角电极,我们通常做法是加箱体求差:

2.换一种技巧思路,用电极设计-修剪实体命令,如下图:t5j冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

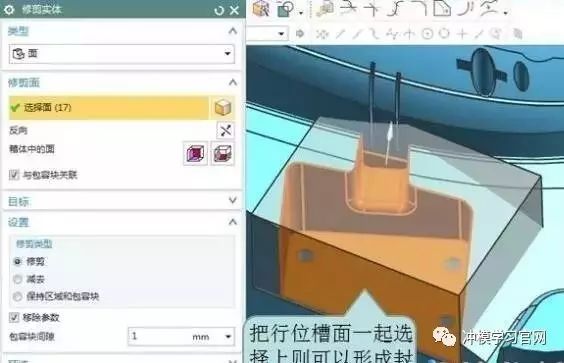

3.修剪实体要求区域必须封闭或者能形成修剪区域的开放区域,可  按以下选择:t5j冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


t5j冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

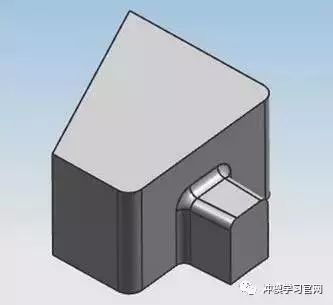

4.完成如下图,几乎可以达到秒杀的效果:t5j冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

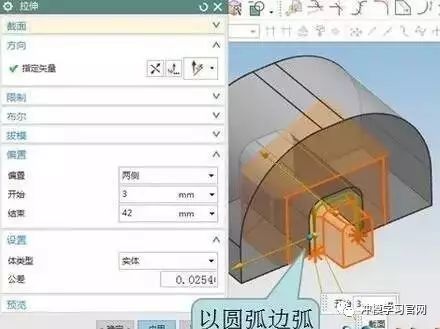

5.再用拉伸与拆分体命令把多余的体去掉,如下图:t5j冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
