金属的深拉伸冲压成型(又名拉深drawing),是把金属板材冲压成空心柱体的工艺。深拉伸技术在生产过程中应用非常广泛,例如生产汽车零部件;还可以用来制造家用产品,例如不锈钢厨房洗碗槽。
5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

工艺成本:模具费用(极高),单件费用(中)典型产品:食品饮料包装,餐具厨具,家具,灯具,交通工具,航天等质量:成型表面精度极高,但是具体要参考模具的表面质量速度:单件周期快,具体取决于金属的延展性和抗压性



适用材料
5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

1. 深拉伸工艺依赖金属延展性和抗压性的平衡,适合的金属有:钢,铜,锌,铝合金,其他金属在深拉伸成型过程中容易撕裂起皱


2. 因为金属的延展性直接影响了深拉伸的生产效率与质量,所以一般用金属薄片作为原材料进行加工

设计考虑因素1.通过深拉伸成型的零件截面内径应控制在5mm-500mm(0.2-16.69in)之间2.深拉伸的纵向长度最多为零件截面内径的5倍3.零件纵向长度越长,则金属板材越厚,否则加工过程中会出现表面撕裂,因为在拉伸过程中,金属板材厚度会逐渐减小
工艺过程详解
5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

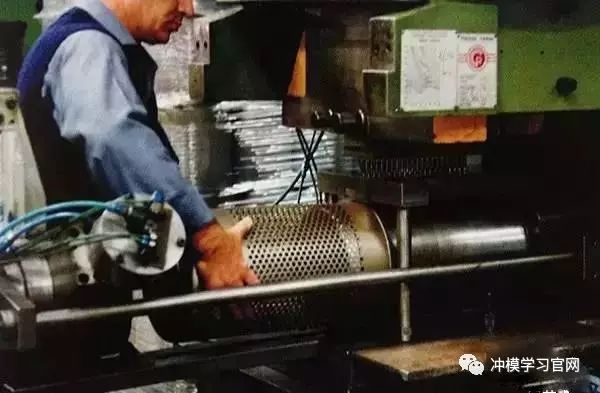

01将裁剪好的金属板材固定在水压机上



5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

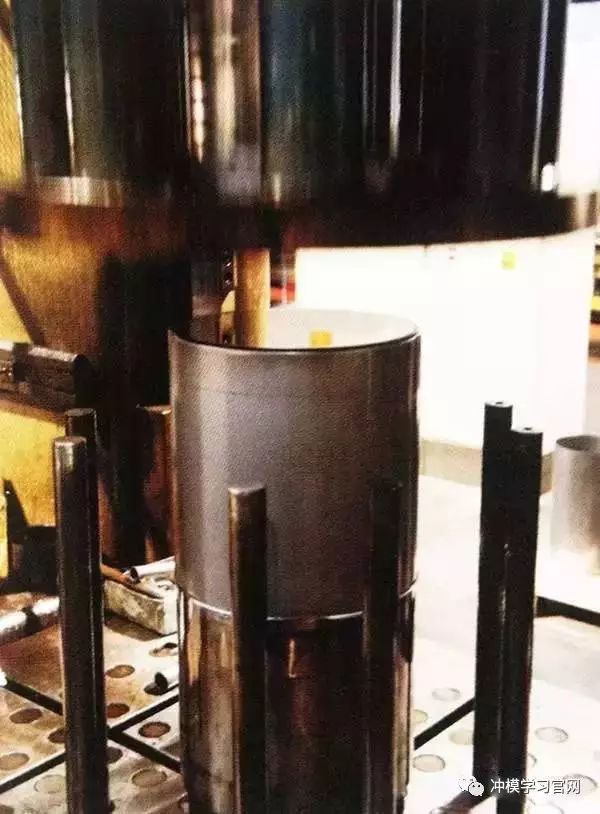

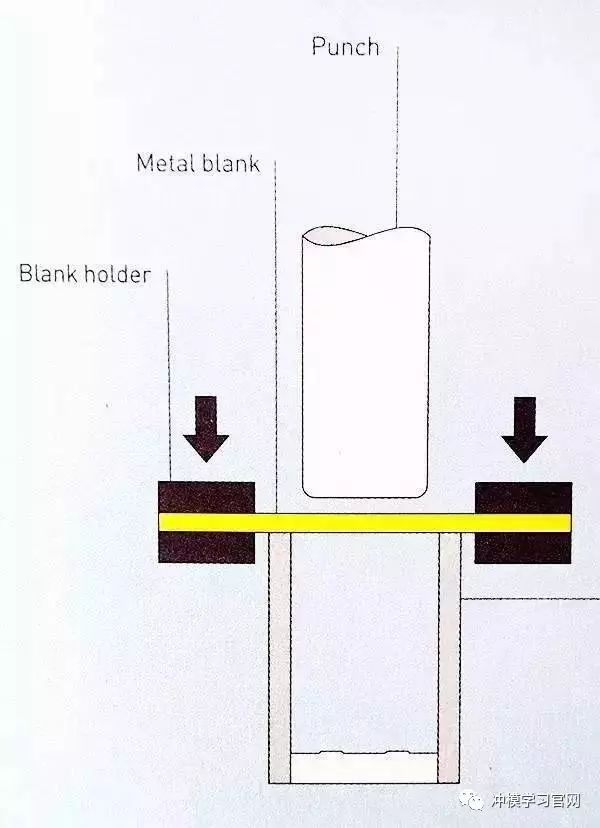

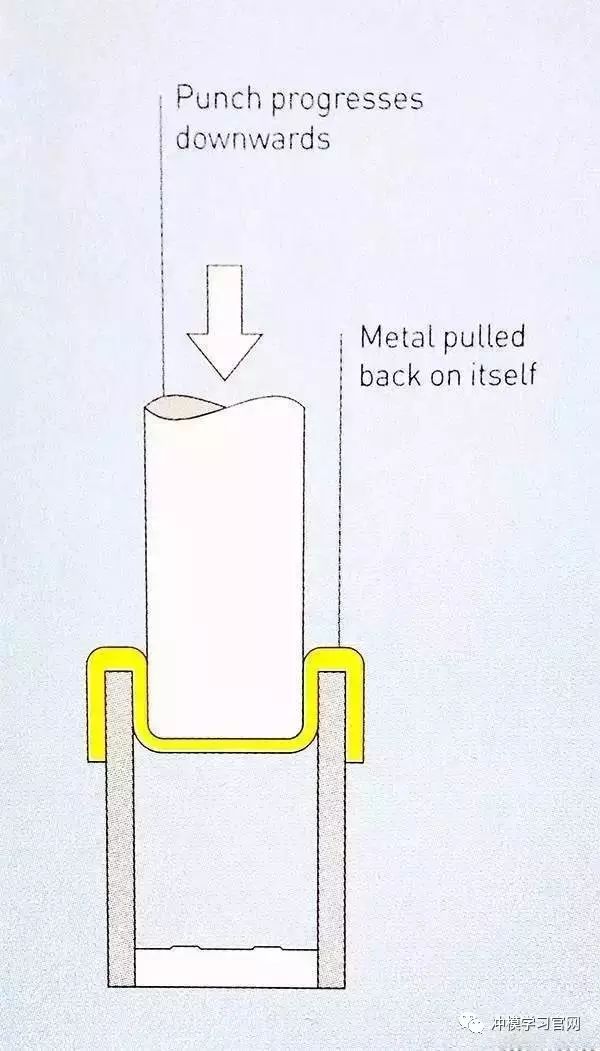

02冲压头下降并向模具内部挤压金属板材,直至金属板材完全贴合模具内壁 成型




5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

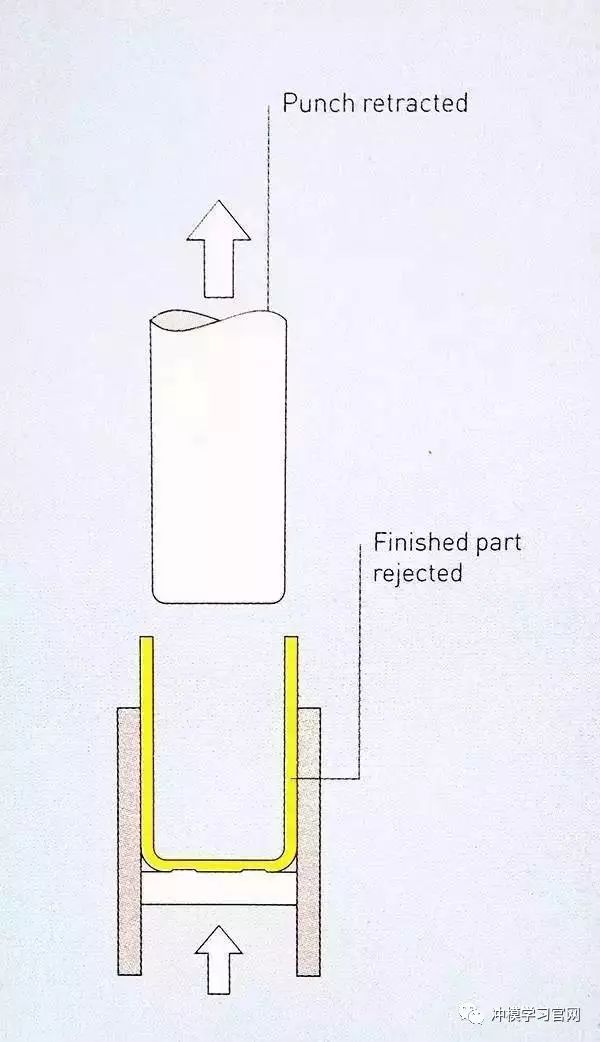

03冲压头上升,完成的零件被底部台面顶出




5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

金属伞桶的制造过程


5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

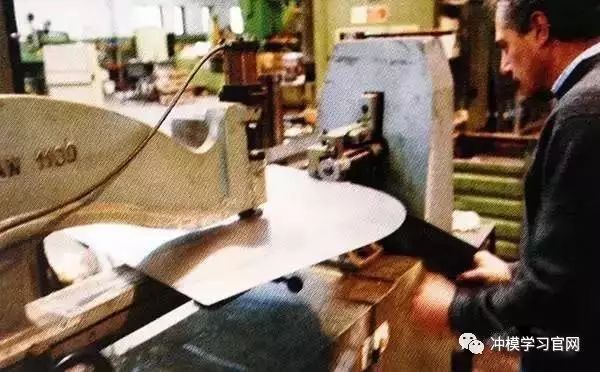

01将0.8mm(0.031in)厚的碳钢板材裁剪成圆饼状




5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

02将裁剪好的碳钢薄片固定在水压机上(通过水压机平台周围的夹具固定)


5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

03冲压头慢慢下降,将碳钢板材向模具内部挤压成型


5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

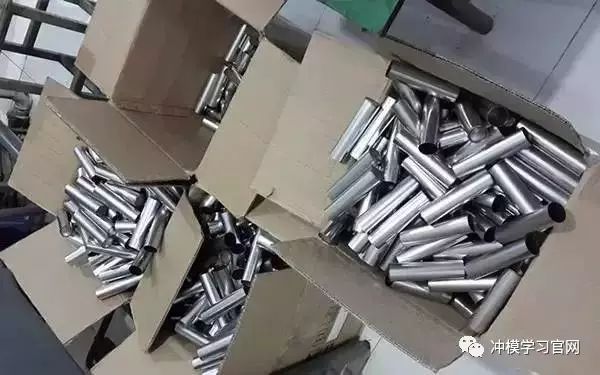

04冲压头上升,成型后的金属柱体件被顶出


5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

05修  边


5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

06抛  光



5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

保温杯盖制造过程(时长 01:02)



5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

铝制品深拉伸视频(时长 01:27)



5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

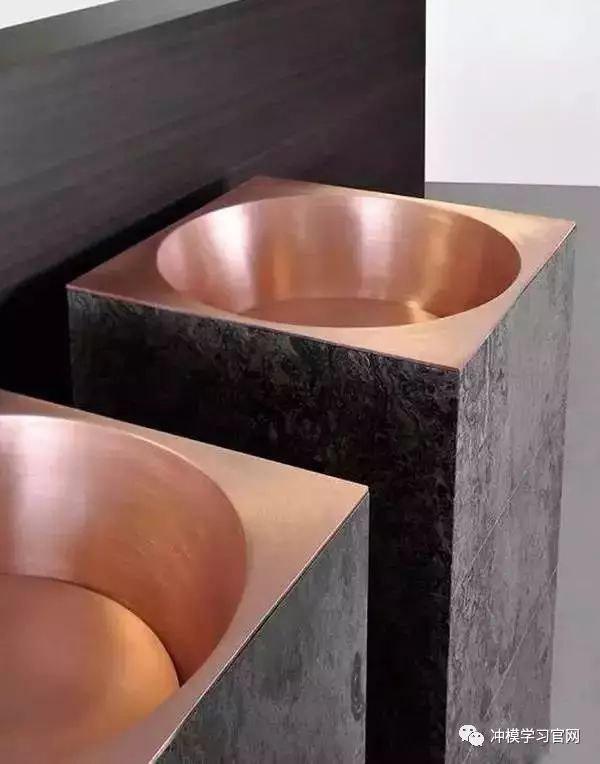

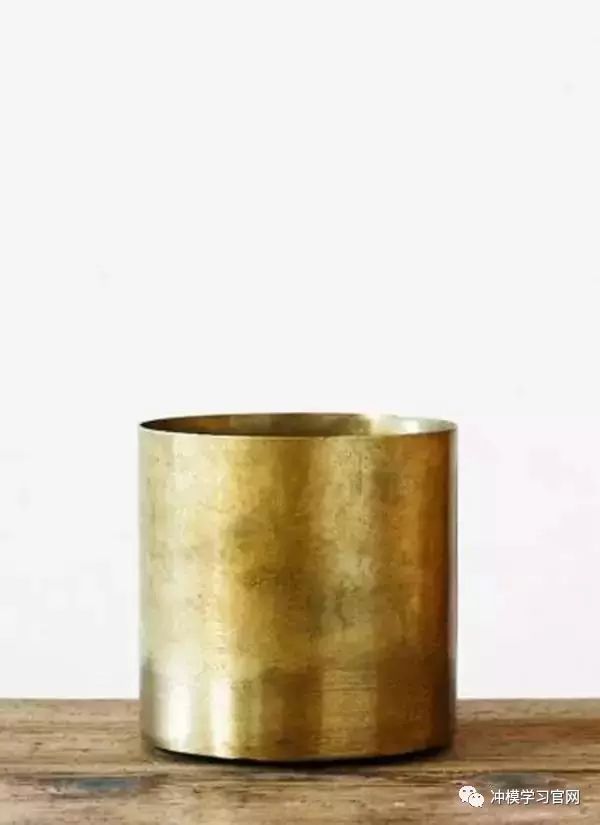

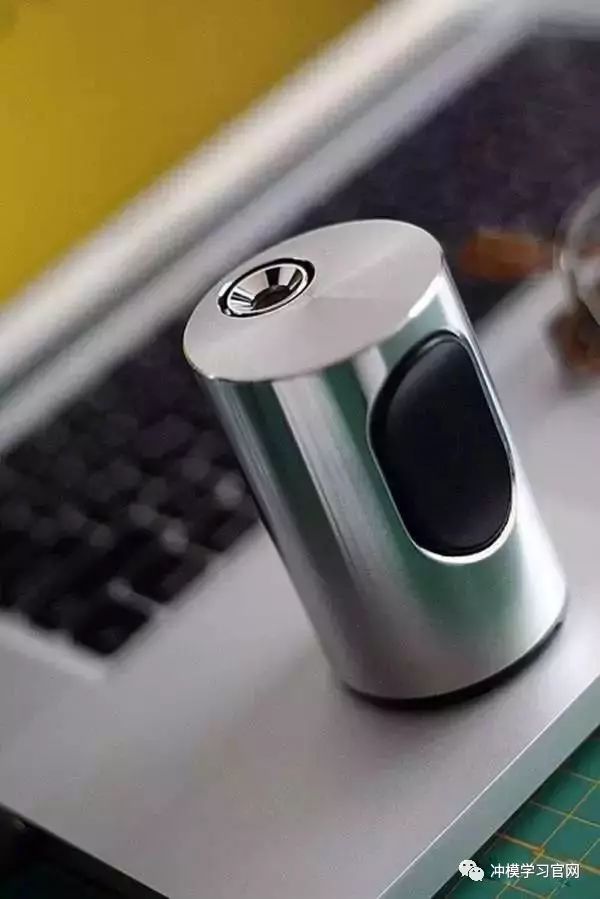

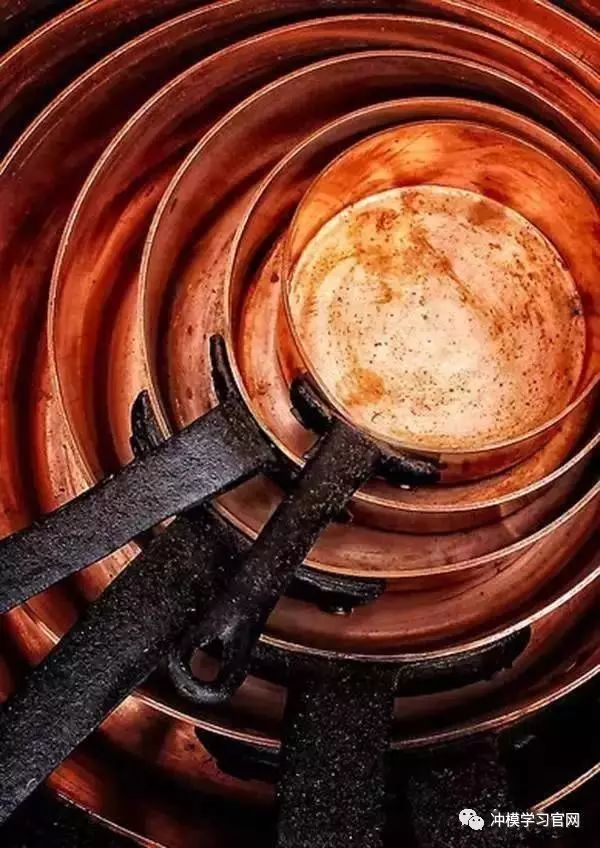

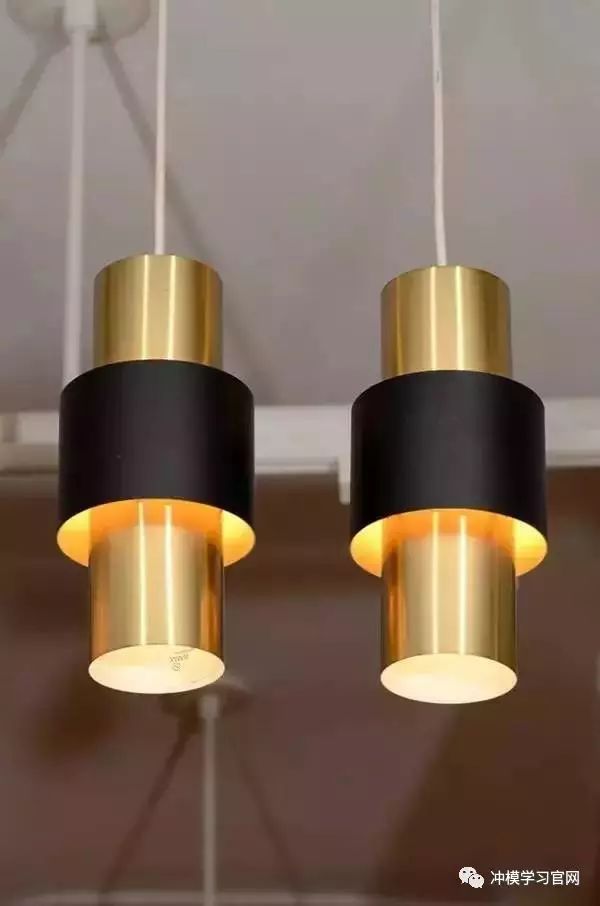

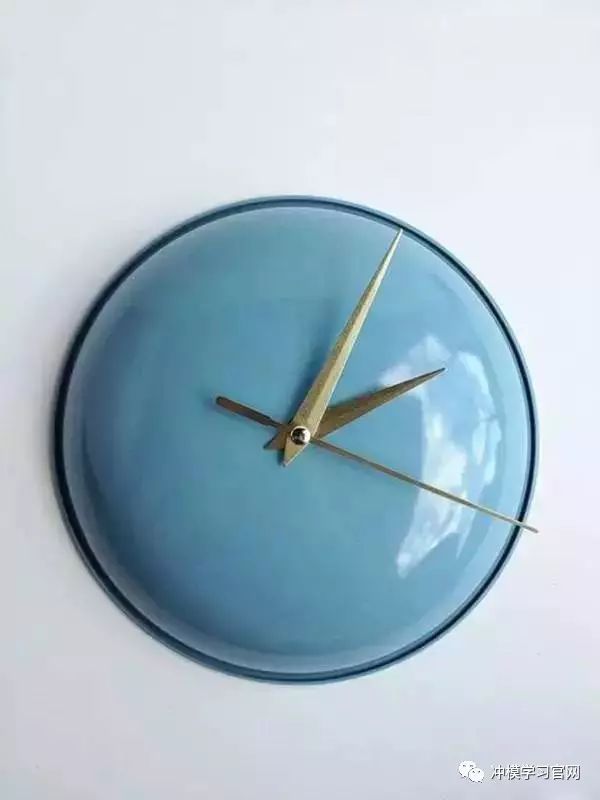

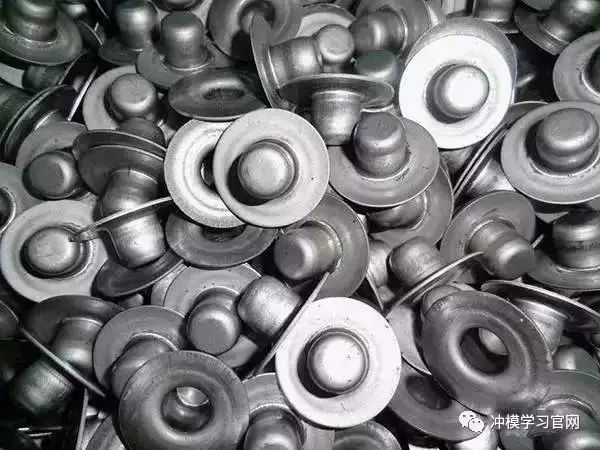

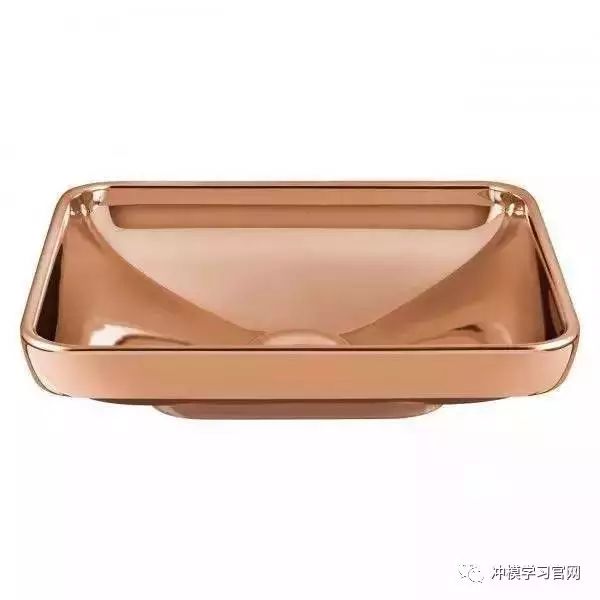

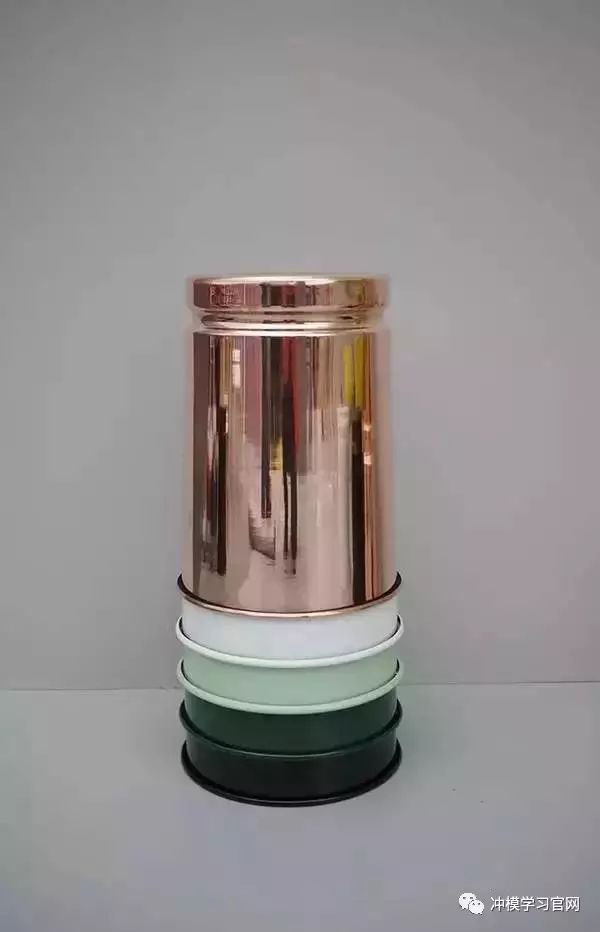

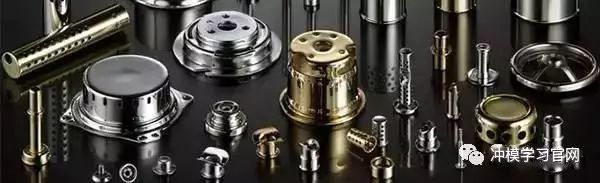

生活中常见金属深拉伸产品



5R5冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
