螺纹分类居然有11种~冲模学习网
[文章导读]螺纹分类居然有11种
公众号模版

螺纹分类居然有11种T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

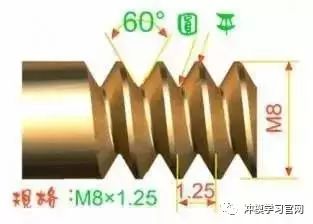

一、国际公制标准螺纹

我国国家标准 CNS 采用之螺纹。牙顶为平面,易于车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如 M8x1.25。(M:代号、8:公 称直径、1.25:螺距)。

T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

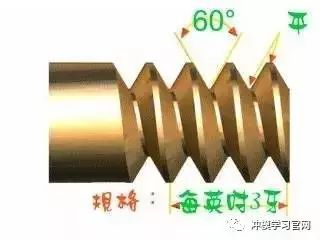

二、美制标准螺纹

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为 60 度,规格以 每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如  1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。
T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

三、统一标准螺纹

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。 螺纹角亦为 60 度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如  1/2-10UNC。(1/2:外径;10:每寸牙数;UNC 代号)T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

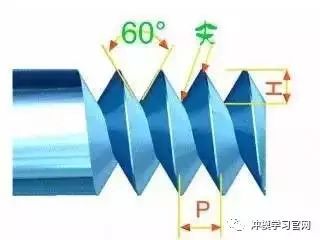

四、V形螺纹

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为 60 度。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

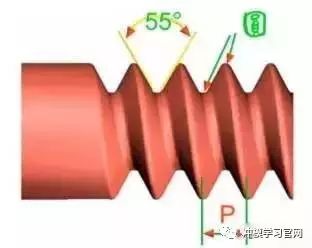

五、惠式螺纹

英国国家标准采用之螺纹。螺纹角为  55  度,表示符号为“W”。适用于滚压法制造。表示法如 W1/2-10。(1/2:外径;10:每寸牙数;W 代号)。


T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

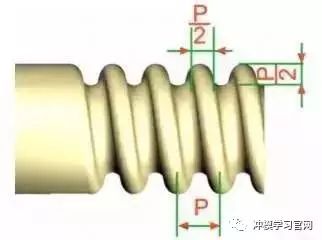

六、圆螺纹

为德国  DIN  所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

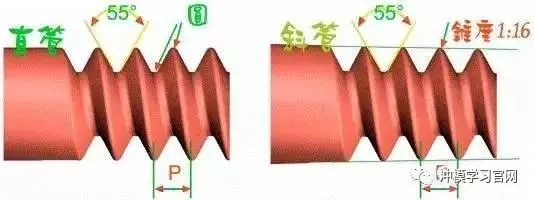

七、管螺纹

为防止泄漏用的螺纹,经常用于气体或液体之管件连结。螺纹角为 55 度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”,其锥度为 1:16,即每尺 3/4 寸。


T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

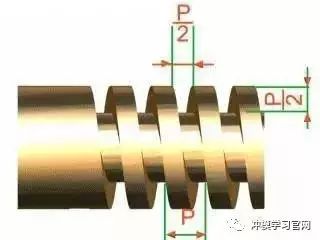

八、方螺纹

传动效率大,仅次于滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用于虎钳之螺杆及起重机之螺纹。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

九、梯形螺纹

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调 整。公制之螺纹角为  30  度、英制之螺纹角为  29  度。一般用于车床 之导螺杆。表示符号为“Tr”。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

十、锯齿螺纹

又称斜方螺纹,只适于单方向传动。如螺旋千斤顶、加压机等。 表示符号为”Bu”。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

十一、滚珠螺纹

为传动效率最好之螺纹,其制造困难,成本极高,乃用于精密之机械上。如数控工具机之导螺杆。
T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

英制螺栓之表示法

LH    2N    5/8 × 3 - 13 UNC━  2A(1)LH 为左螺纹  (RH 为右螺纹,可省略)  。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

(2)2N 双线螺纹。

(3)5/8 英制螺纹,外径  5/8 ”。T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

(4)3  螺栓长度 3”  。

(5)13 螺纹每寸牙数 13 牙。(6)UNC 统一标准螺纹粗牙。(7)2  级配合,外螺纹(3:紧配合;2:中配合;1:松配合)  A:外螺 纹(可省略) B:内螺纹英制螺纹: 英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等于螺距之倒数。例如每寸  8  牙之螺纹,其螺距为 1/8 寸。英制螺纹之表示法如下:T6h冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
