产品加工 ———天线宝宝治具设计~冲模学习网
[文章导读]产品加工 ———天线宝宝治具设计
公众号模版

产品加工 ———天线宝宝治具设计QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

产品零件加工,虽然大部分都是批量加工,但打样与散件同样也是挺多的,一般来讲,不是批量的最好不要做治具,以下以天线宝宝为例就讲解一下以身材料做治具。QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

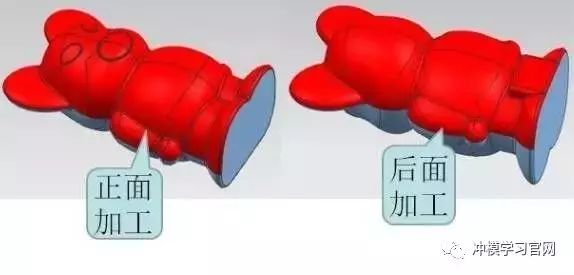

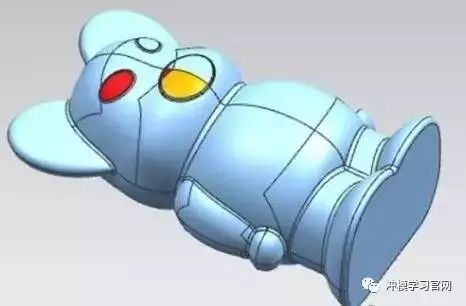

1、首先是工艺分析,这是一个简单的正反面加工的案例,如下图:QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

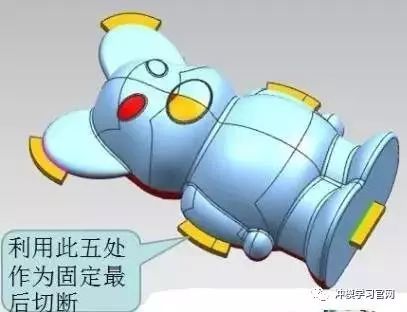

2、大家可能想到的更多是做仿形治具,但这样做成本太高,可以偿试用本身材料做一个治具,如下图:QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

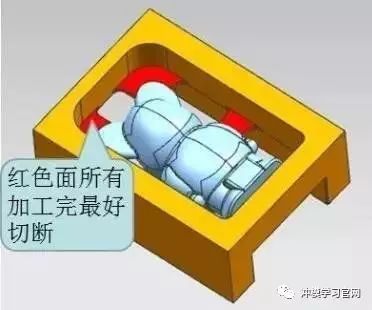

3、将切断固定块延伸至材料周边,如下图:QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

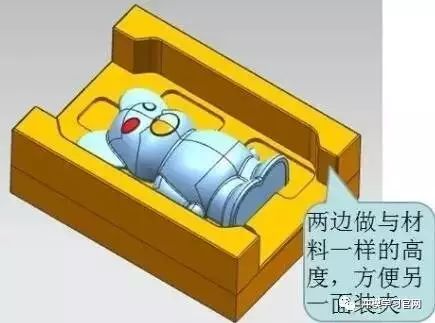

4、另一边装夹如下图:QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

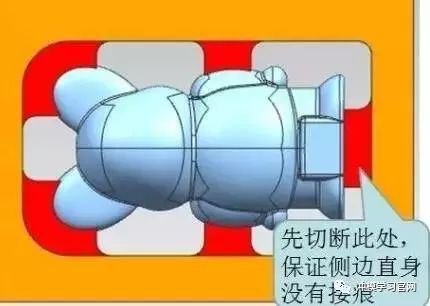

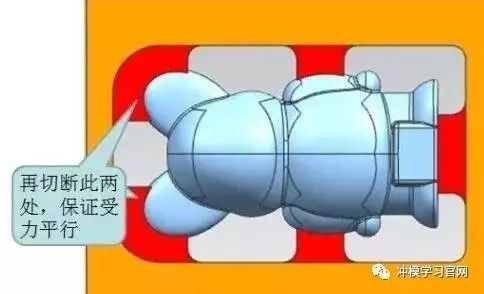

5、最后切断顺序如下:QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

QMS冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
