分享之妙用偏置面快速拆电极技巧!冲模学习网
[文章导读]分享之妙用偏置面快速拆电极技巧!
公众号模版

分享之妙用偏置面快速拆电极技巧!hUa冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

拆电极对于很多新手比较头痛,除了命令操作不够熟练外,最主要还是方法与技巧选择不对,好的方法可以能够让你事半功倍,方法不对那你拼命加班吧!以下为大家讲解一个妙用偏置面快速拆电极!

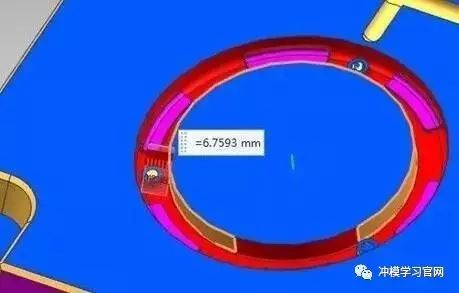

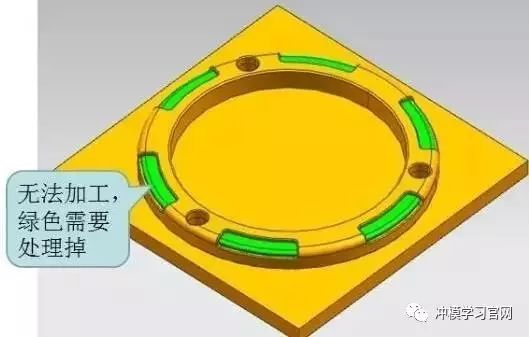

1.以下图所示,红色为无法加工到位的区域需要拆电极,紫红色与红色一起相连电极无法加工:hUa冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

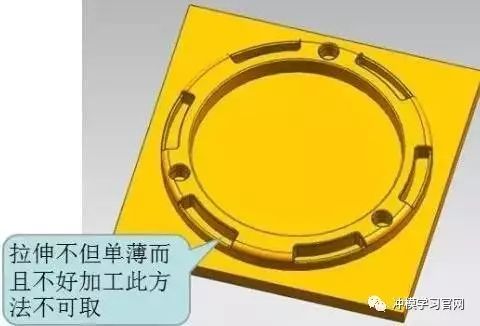

2.有部分新手可能会想到拉伸求差,如下图:

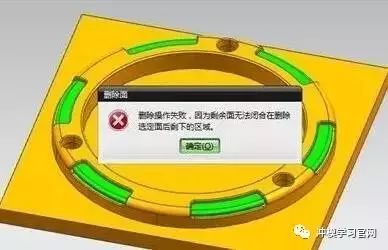

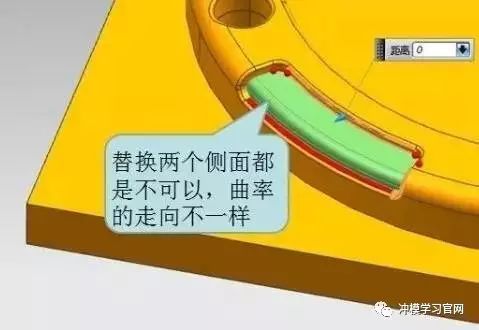

3.我们偿试用删除或者替换面看是否可以,如下图:hUa冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

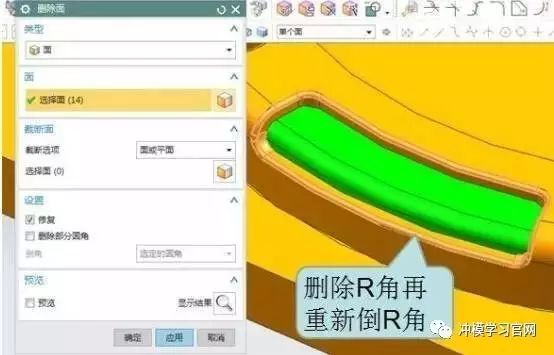

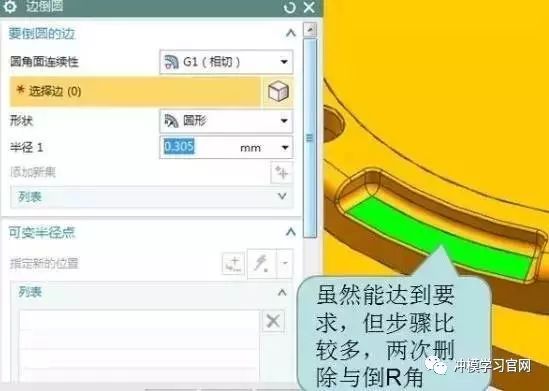

4.此时可能很多人会想删除R角再倒角,如下图:hUa冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

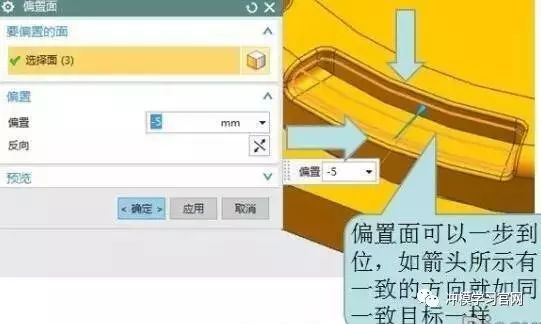

5.其实导致删除面与替换面失败的原因是周边的面曲率方向不一样,但是偏置面是曲率方向是一致,如下图:hUa冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

hUa冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
